유동두형 열교환기(FLOATING HEAD TYPE HEAT EXCHANGER)

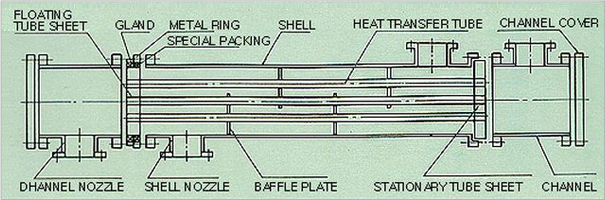

유동두형 열교환기는 유체의 온도변화에 의해 전열관이 신축하여도 그에 대처할 수 있는 구조로서 전열관(Tube)을 지지하고 있는 관판(Tube Sheet)을 자유로이 이동할 수 있도록 설계, 제작한 초정밀 열교환기입니다.

• 재래식 열교환기에서 흔히 발생하고 있는 Shell과 Tube와의 열팽창의 차이로 인한 Tube의 파열 및 응력부식을 방지합니다.
• 열팽창에 의한 기기 내부의 Tube 파열시 폐수와 정수가 혼합되어 공정수가 오염되므로 인한 생산품의 막대한 오손을 예방합니다.
• Shell과 관속(Tube Bandle)이 분해 가능하므로 Tube 내외의 청소 및 점검이 가능합니다.

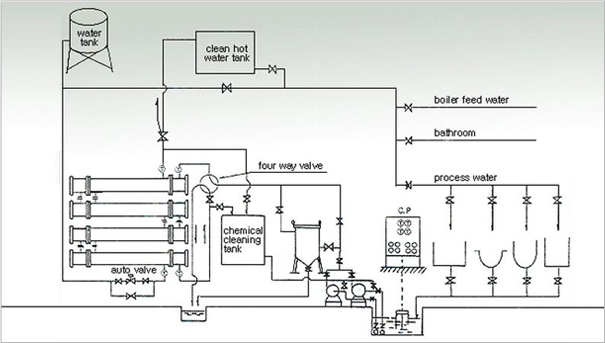

강제순환식 설치계략도

사용처

• 사용처의 용도에 따라, 주문 설계 제작됩니다.
• 주 사용처 : 염색, 폐수, 식품, 화학등의 공정에서 발생되는 고온 폐수에 대한 폐열 회수 장치
