유효전열면적 : A(㎡)

일정한 열교환기내에 전열관(Tube)을 많이 장착하면 전열면적은 커집니다.
그러나 사각수역(Dead Zone)이 많으면 유효전열면적(A)은 그만큼 감소합니다.
따라서 장착된 전열면적전부를 여하히 유효전열면적화 시킬 수 있느냐하는 문제가 열교환기의 성능을 좌우하는 최대과제입니다.

교환(회수)열량의 계산기본식

Q=AU△Tm

  • Q: 교환(회수)열량(㎉/h)
  • A: 유효전열면적(㎡)
  • U: 총괄전열계수(㎉/㎡ h°c )
  • △Tm: 유효평균온도차(°c )

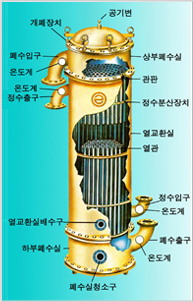

자연순환식 폐열회수기의 구조도

유효전열면적 비교도해

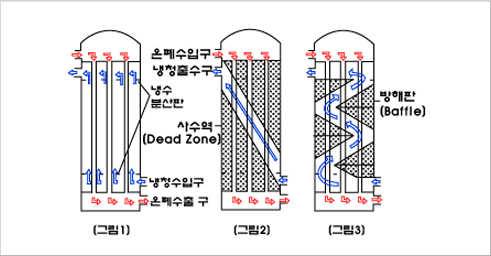

유체가 흐를 때는 압력이 가장 낮고 가까운 방향으로 흐르는 특성이 있으므로 아래와 같은 현상이 발생합니다.

  • 원시적 형태(방해판 없음)(그림2) - 사각수역(Dead Zone)이 많이 발생함
  • 일반적 형태(결원형 방해판 부착)(그림3) - 사각수역이 다소 감소됨
  • 폐사의 폐수열회수기(그림1)- 정수분산장치에 의하여 사각수역 (Dead Zone)이 전무하고 완전 향류 되므로서 유효전열
    면적이 최대화되어 일반 열교환기에 비하여 효율이 월등하게 우수합니다.

<자연순환식 열교환기 원리>

설치사진

설치계략도

사용처

  • 사용처의 용도에 따라, 주문 설계 제작됩니다.
  • 주 사용처 : 사우나, 수영장, 빌딩 등 저온폐수 발생업체에 적용
