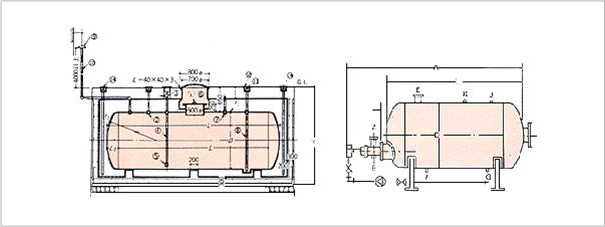

OIL TANK

스팀헤더(STEAM HEADER)

주관경 D는 최대토출관의 2D 이상으로 한다.
주관경 D가 내경 300A를 초과 할때는 압력용기 검사기준에 해당 되므로 용접검사, 구조검사, 설치검사를 필하여야 한다.(다만 내경이 300A 이하일때는 검사 기준에서 제외된다.)

변간중심거리

적용 변경 20 25 32 40 50 65 80 90 100 125 150 200 관내증기 압력 1kg/㎠ 이상의 증기기관 HEADER 20 180                       25 190 200                     32 20 210 230                   40 200 210 230 230                 50 210 220 230 230 240               65 240 250 260 260 270 300             80 260 270 280 280 290 320 330           90 260 280 290 290 300 320 340 350         100 280 280 300 300 310 340 360 370 380       125 300 310 320 320 330 360 380 390 400 420     150 330 330 340 340 350 380 400 410 420 440 460   200 370 380 390 390 400 430 440 450 470 490 510 550
